Calibrador automático
El método Calibrador Automático utiliza un sistema embebido conformado por el Calibrador automático y la interfaz de comunicación entre la plataforma y el dispositivo físico.
Al momento de cargar el combustible con la pistola de suministro, el calibrador automático lee la cantidad de litros ingresados y registra la información requerida para calibrar el sensor de combustible.
Sugerencia
Este método es el más rápido y eficiente para calibrar tanques amorfos.
Preparar el Calibrador Automático
Para calibrar un sensor de combustible mediante el Calibrador automático, se necesita generar un código de sesión, configurar el lector de paso (Caudalímetro) y, finalmente, calibrar el tanque amorfo de combustible.
Se recomienda leer detenidamente el Manual de uso del Calibrador. Solicite el documento oficial a su distribuidor.
Paso 1: Realice los pasos previos de calibración.
Paso 2: Capture el valor mínimo del sensor.
a - Coloque el flotador en el extremo inferior del sensor.
b - Presione "siguiente".
c - Espere mientras la plataforma captura y valida el valor mínimo del sensor.
d - Una vez se haya terminado de verificar el valor mínimo, de clic en "siguiente".
Paso 3: Capture el valor máximo del sensor
a - Coloque el flotador en el extremo superior del sensor.
b - Presione "siguiente".
c - Espere mientras la plataforma captura y valida el valor máximo del sensor.
d - Una vez se haya terminado de verificar el valor máximo, de clic en "siguiente".
El voltaje del sensor está fuera de rango
El aviso "El voltaje del sensor está fuera del rango permitido. Revise la conexión del sensor", indica que el dispositivo GPS transmitió un voltaje anormal a la plataforma o el sensor presenta un problema físico en las lecturas del flotador.
Se recomienda intentar nuevamente el paso hasta 3 veces. En caso de continuar presentando la falla, se sugiere aplicar las siguientes acciones:
- Probar con otro sensor: Valide si el mensaje aparece con un sensor distinto. Se sugiere tener al menos 1 sensor de respaldo con las mismas características para evitar contratiempos en la instalación.
- Revisar el voltaje de la alimentación de todo el sistema: Revise que no hay problema con el voltaje principal de todo el sistema. Es indispensable que los sensores reciban la alimentación de voltaje óptima.
- Validar la correcta comunicación entre el dispositivo GPS, el sensor y la plataforma: Debe tener cobertura en el sitio donde se está realizando la instalación.
Si después de aplicar las acciones anteriormente mencionadas la plataforma no logra obtener el voltaje estable del sensor, se sugiere contactar al soporte técnico.
Paso 4: Suba las fotografías de evidencia
Instale físicamente el sensor de combustible y posteriormente registre las imágenes solicitadas.
Se explica las condiciones de cada una de la imagen:
- Distancia desde el frente: Se puede percibir completamente el tanque de combustible, su forma y el sensor instalado.
- Capacidad del tanque: Muestra la cantidad total del tanque de combustible y las advertencias del uso y suministro del tanque.
- Instalación del sensor: Se visualiza la instalación física del sensor realizada por el técnico y la medida tomada desde el frente del tanque.
Presione el botón "Cargar" y continúe el proceso.
Paso 5: Ingrese los datos requeridos en la aplicación del calibrador automático

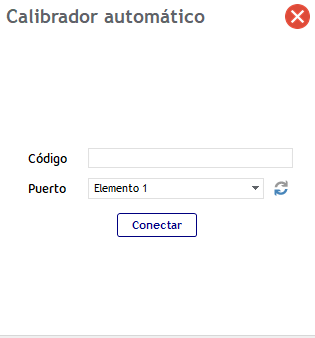

a - Copie el código presentado en la plataforma, abra la aplicación del Calibrador Automático e ingrese la siguiente información:
- Código: Número de 6 dígitos entregado por la plataforma.
- Puerto: Puerto de comunicación serial donde se encuentra conectado el calibrador automático.
b - Una vez ingresado lo anterior, presione "Conectar". Si la información es correcta, se mostrará el menú principal con las opciones de "Iniciar calibración" y "Configurar caudalímetro".
Paso 6: Configure el caudalímetro

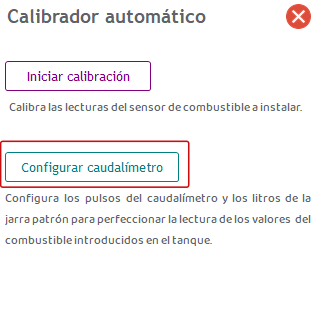

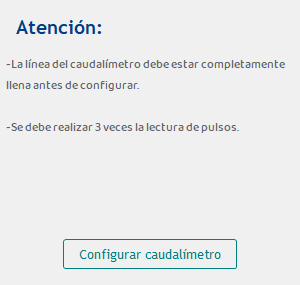

Presione el botón de "configurar caudalímetro" en la aplicación y siga las instrucciones.
Si la configuración del caudalímetro es correcta, se le notificará en pantalla que la operación exitosa y posteriormente la aplicación lo llevará al menú principal.
Paso 7: Inicie la calibración

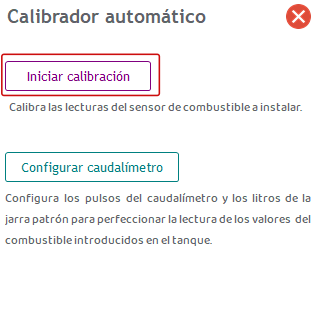

Presione "Iniciar calibración" dentro de la aplicación del calibrador automático y siga las instrucciones.
Si la calibración fue exitosa, presione el botón "Cerrar aplicación" y continúe en la plataforma.
Verifique la correcta calibración en la plataforma; Si la calibración fue correcta, la plataforma nos lo indicará con el siguiente mensaje:
Paso 8 (opcional): Ejecute una prueba de Jarra Patrón
Al finalizar la calibración, se sugiere realizar la prueba de jarra patrón con la configuración actual (mismo vehículo, dispositivo GPS y sensor de combustible) para validar el correcto funcionamiento del sensor de combustible.
