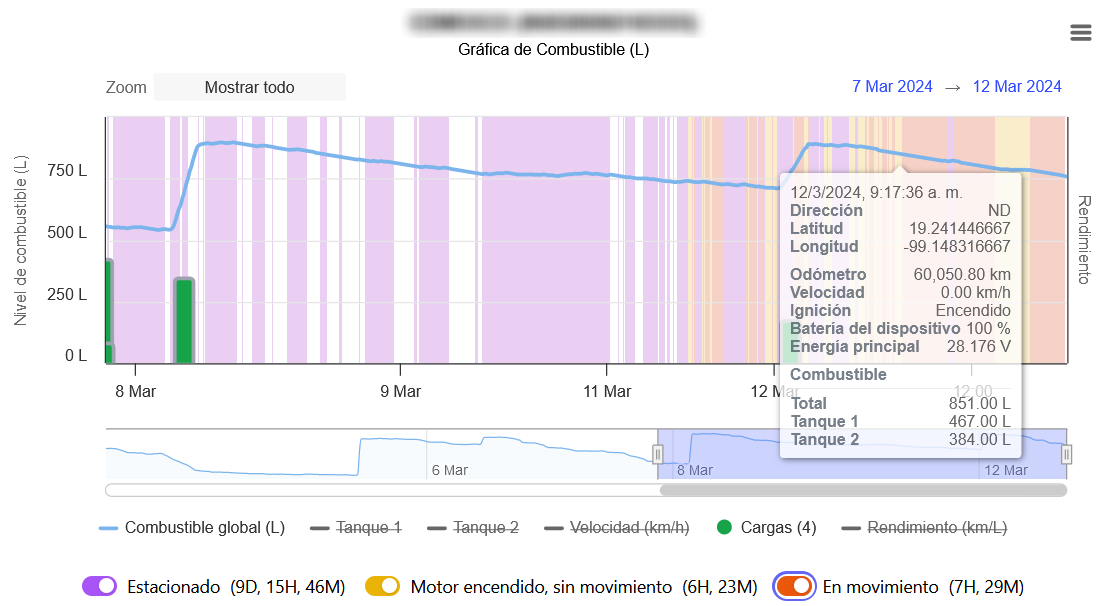

Gráfica de combustible

En esta sección se muestra la gráfica del comportamiento del combustible del vehículo durante el intervalo seleccionado.

Los componentes que tiene la gráfica de combustible son los siguientes:

• A) Información del vehículo: Muestra el nick del vehículo y el IMEI del dispositivo.
• B) Opciones de exportación: Permite exportar la gráfica de combustible en formatos de archivo o imagen.
• C) Opciones de zoom y fechas: Permite configurar el zoom de la gráfica de combustible y el intervalo de tiempo.
• D) Gráfica de combustible: Muestra la gráfica de combustible del vehículo con las series activas.
• E) Línea del tiempo: Muestra la línea del tiempo con el área mostrada en la gráfica.
• F) Series: Muestra las series disponibles para la gráfica de combustible.
• G) Opciones adicionales: Permite configurar las opciones adicionales de la gráfica de combustible.

Información del vehículo

Muestra el nick del vehículo y el IMEI del dispositivo. Si el dispositivo no cuenta con un vehículo vinculado se mostrará únicamente el IMEI.

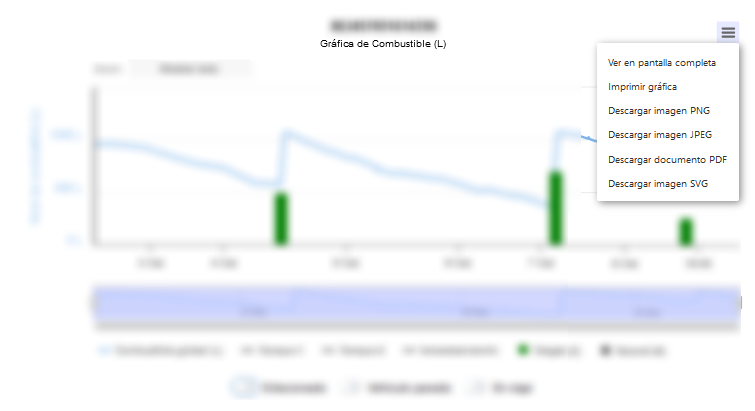

Opciones de exportación

Permite exportar la gráfica de combustible en formatos de archivo o imagen, así como visualizar en pantalla completa.

Las opciones de exportación son las siguientes:

• 1) Visualizar en pantalla completa: Muestra la gráfica de combustible en pantalla completa.
• 2) Descargar documento PDF: Descarga la gráfica de combustible en formato PDF.
• 3) Descargar imagen PNG: Descarga la gráfica de combustible en formato PNG.
• 4) Descargar imagen JPEG: Descarga la gráfica de combustible en formato JPEG.
• 5) Descargar imagen SVG: Descarga la gráfica de combustible en formato SVG.
• 6) Descargar imagen CSV: Descarga la gráfica de combustible en formato CSV.

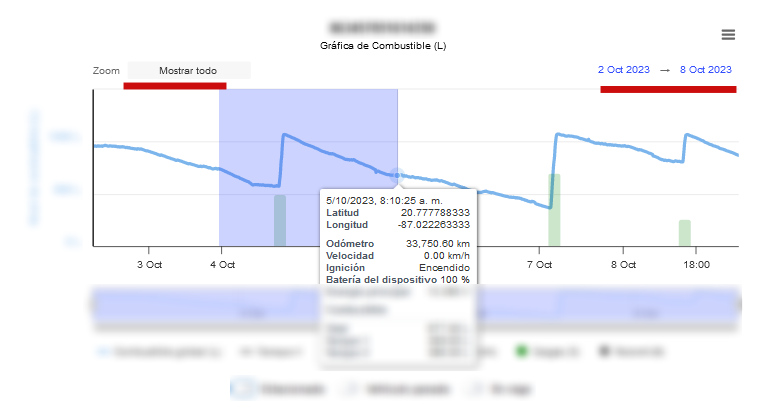

Opciones de zoom y fechas

Permite configurar el zoom de la gráfica de combustible y el intervalo de tiempo. Puede seleccionar un rango de la gráfica manteniendo presionado el botón izquierdo del mouse y arrastrando el cursor.

• 1) Mostrar todo: Muestra la gráfica de combustible con el intervalo de tiempo completo.
• 2) Rango de fecha: Visualiza el rango de tiempo mostrado en la gráfica. Al presionar sobre el rango de fecha, se mostrará un calendario para seleccionar el intervalo de tiempo.

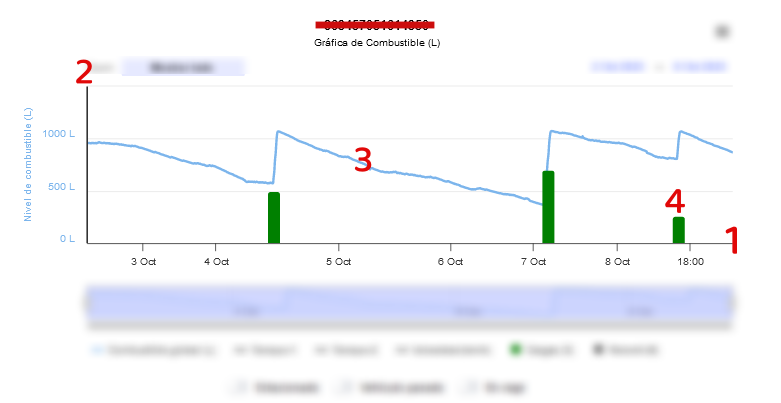

Gráfica de combustible

Muestra la gráfica de combustible del vehículo con las series activas.

• 1) Eje X: Muestra el intervalo de tiempo. Conforme se incremente el zoom de la gráfica, se mostrará un intervalo de tiempo más pequeño.
• 2) Eje Y: Muestra el nivel de combustible del vehículo.
• 3) Líneas de combustible: Muestra el nivel de combustible del vehículo en el intervalo de tiempo seleccionado.
• 4) Barras de combustible: Muestra el combustible de un evento. NOTA: Si un evento de cambio brusco de nivel no cuenta con un ticket ligado, se mostrará la barra con un contorno gris.

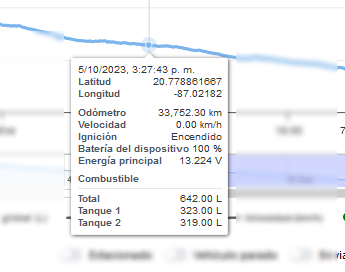

Al acercar el cursor a una serie, se mostrará una ventana con la información del evento.

Al presionar en cualquier serie mostrada en la gráfica, se abrirá un cuadro de diálogo con la información completa del evento.

Al dar clic derecho sobre una carga, muestra el siguiente menu contextual:

1. Agregar ticket: Permite agregar un nuevo ticket de combustible relacionado a la carga en cuestión.
2. Relacionar ticket: Muestra un listado de tickets que pueden ser relacionados con la carga.

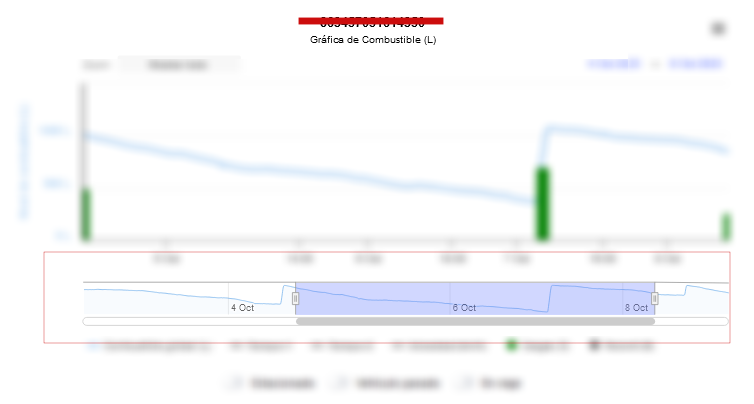

Línea del tiempo

Muestra la línea de tiempo con el área que se visualiza en la gráfica. Es posible adecuar el intervalo de tiempo en la gráfica de combustible y el zoom, manteniendo presionado el botón izquierdo del mouse y arrastrando el cursor en sentido izquierdo o derecho.

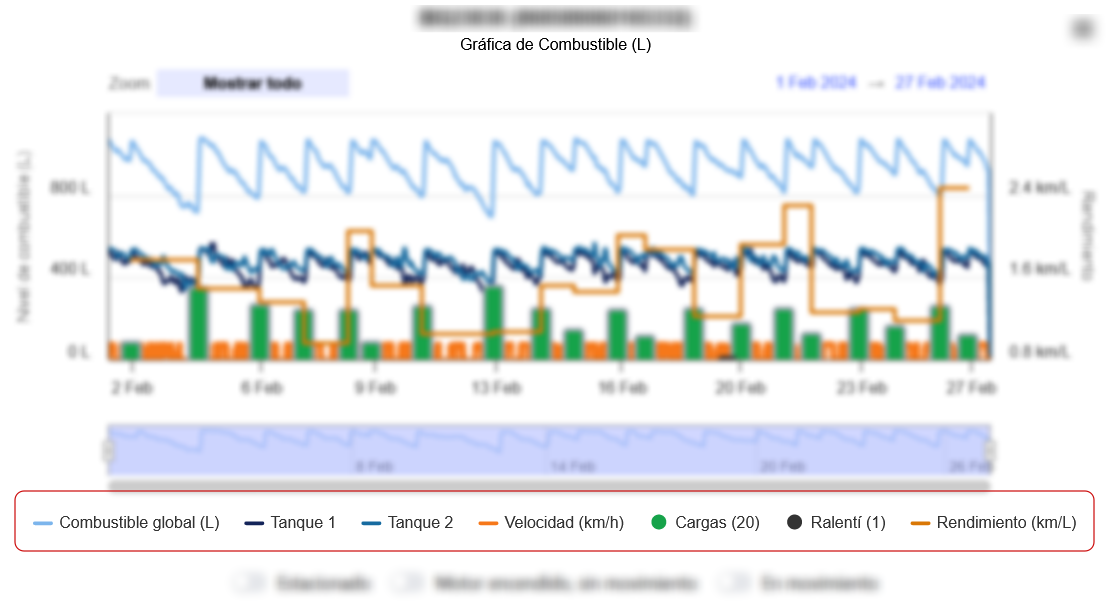

Series

Muestra las series disponibles para la gráfica de combustible.

Las series disponibles son las siguientes:

• Combustible global: Muestra el nivel de combustible total de la unidad.
• Combustible por tanque: Muestra el nivel de combustible de cada tanque del vehículo.
• Cargas: Muestra los eventos de cargas de combustible.
• Descargas: Muestra los eventos de descargas de combustible.
• Rendimiento en operación: Serie de barra horizontal en la que muestra un resumen del comportamiento detectado durante entre espacios de inactividad por mas de 30 minutos.
• Rendimiento entre cargas: Parecido a la serie anterior pero en este caso considera el comportamiento dado entre cada carga de combustible.
• Ralentí: Muestra los eventos de ralentí detectados dentro del periodo, estos eventos se generan a partir de un consumo estimado para una hora de acorde al tipo de vehículo en cuestión.
• Toma de fuerza: En caso de contar con la funcionalidad de Toma de fuerza muestra los eventos generados por una operación prolongada.
• Manejo brusco: En caso de tener configurada la detección de manejo brusco, se mostrara una serie tipo banderas en la que pintara los puntos en los que hubo un evento y mostrara que tipo de manejo brusco fue.
• SFR: Muestra los eventos de Sensor Fuera de Rango.
• SDR: Muestra los eventos de Sensor Dentro de Rango.
• Velocidad: Muestra la línea de velocidad.

Al presionar sobre algún elemento de cualquiera de las series anteriormente mencionadas, se mostrará la ventana de información completa del evento. En caso de ser una serie de rendimiento, se mostrara información mas detallada del periodo

Series activadas

Por defecto, las series de combustible global, cargas, descargas y ralentí se encuentran activadas. Para activar o desactivar una serie, haga clic sobre la serie deseada.

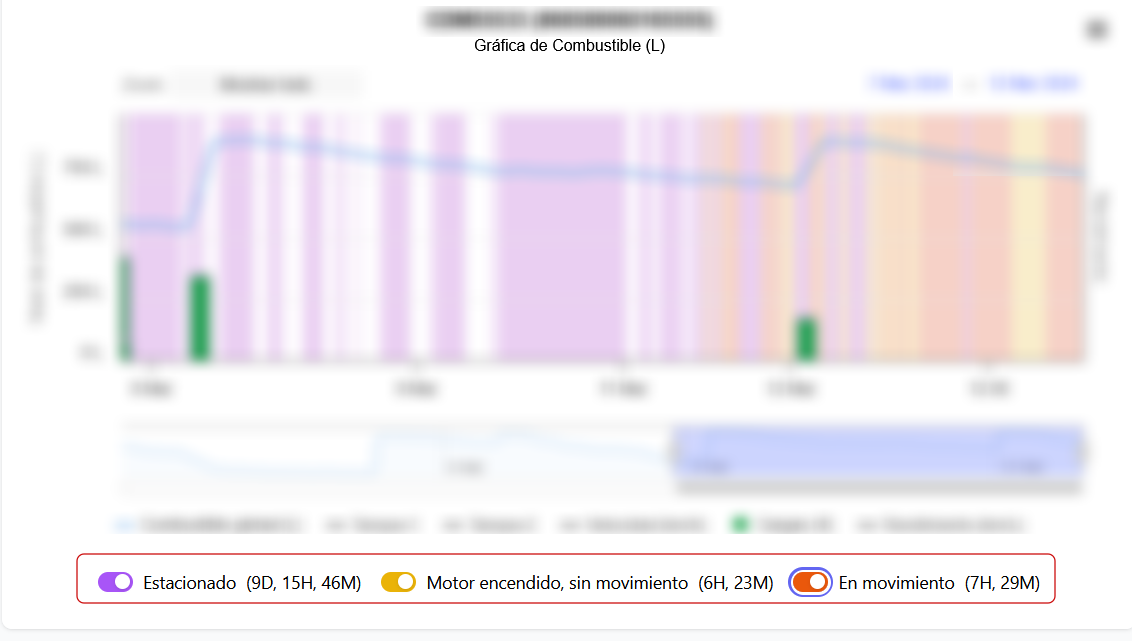

Opciones adicionales

Muestra información adicional de la gráfica de combustible. Por defecto, las opciones adicionales se encuentran desactivadas.

Las opciones adicionales son las siguientes:

• 1) Estacionado: Pinta el área donde el vehículo se encontró estacionado.
• 2) Motor encendido, sin movimiento: Pinta el área donde el vehículo se encontró detenido pero con la ignición encendida.
• 3) En viaje: Pinta el área donde el vehículo se encontró en movimiento con ignición encendida.

Rendimiento de la gráfica

Considere que entre más series activadas tenga la gráfica de combustible, el rendimiento de la misma se verá afectado.
