Caracterización
La caracterización de un sensor de combustible es el método más rápido y eficiente para tanques de forma definida como los rectangulares o cilíndricos.
La plataforma utiliza la información del tanque del vehículo para aplicar la calibración del sensor.
No utilice este método en tanques amorfos
Video
Calibrar por método de caracterización
Paso 1: Realice los pasos previos de calibración.

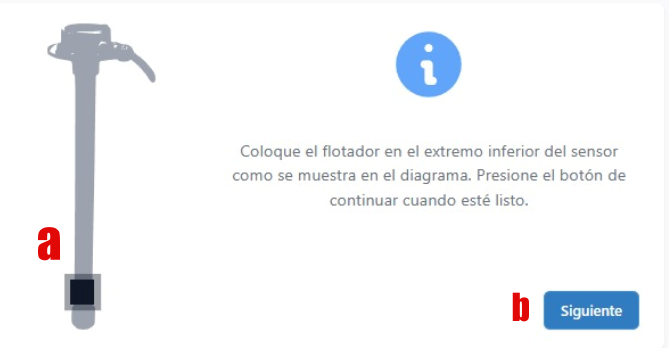

Paso 2: Capture el valor mínimo del sensor.
a - Coloque el flotador en el extremo inferior del sensor.
b - Presione "siguiente".

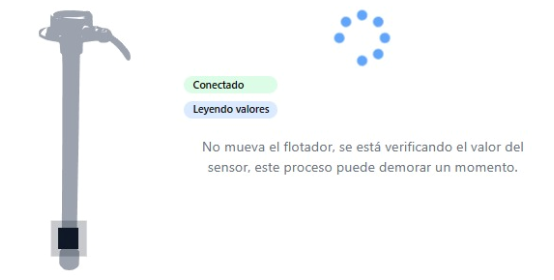

c - Espere mientras la plataforma captura y valida el valor mínimo del sensor.
d - Una vez se haya terminado de verificar el valor mínimo, de clic en "siguiente".
Paso 3: Capture el valor máximo del sensor
a - Coloque el flotador en el extremo superior del sensor.
b - Presione "siguiente".

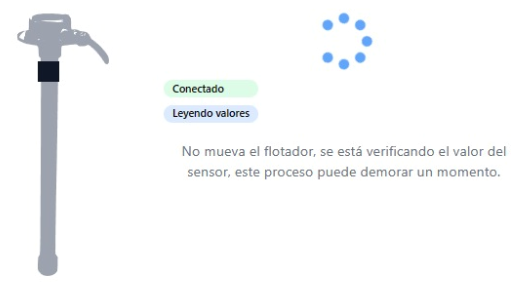

c - Espere mientras la plataforma captura y valida el valor máximo del sensor.

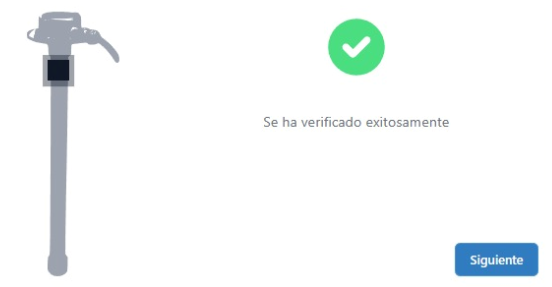

d - Una vez se haya terminado de verificar el valor máximo, de clic en "siguiente".
El voltaje del sensor está fuera de rango

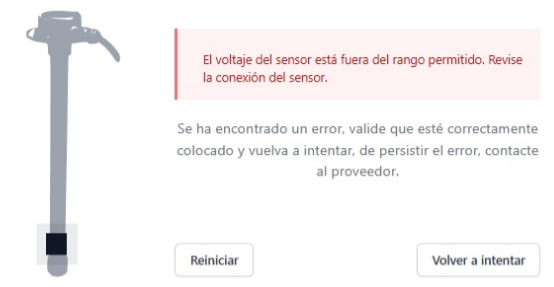

El aviso "El voltaje del sensor está fuera del rango permitido. Revise la conexión del sensor.", indica que el dispositivo GPS transmitió un voltaje anormal a la plataforma o el sensor presenta un problema físico en las lecturas del flotador.
Se recomienda intentar nuevamente el paso hasta 3 veces. En caso de continuar presentando la falla, se sugiere aplicar las siguientes acciones:
- Probar con otro sensor: Valide si el mensaje aparece con un sensor distinto. Se sugiere tener al menos 1 sensor de respaldo con las mismas características para evitar contratiempos en la instalación.
- Revisar el voltaje de la alimentación de todo el sistema: Revise que no hay problema con el voltaje principal de todo el sistema. Es indispensable que los sensores reciban la alimentación de voltaje óptima.
- Validar la correcta comunicación entre el dispositivo GPS, el sensor y la plataforma: Debe tener cobertura en el sitio donde se está realizando la instalación.
Si después de aplicar las acciones anteriormente mencionadas la plataforma no logra obtener el voltaje estable del sensor, se sugiere contactar al soporte técnico.

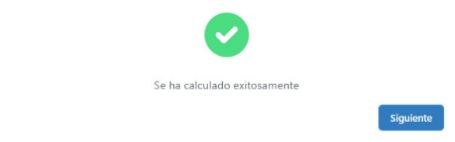

Paso 4: Realizando cálculos correspondientes
En este paso es necesario esperar a que la plataforma realize los cálculos correspondientes.
En caso de presentar un error
Se recomienda reiniciar el proceso ya que durante el cálculo se detecto alguna situación anómala. Generalmente esto suele suceder cuando los valores de las medidas proporcionadas en el formulario de calibración están incorrectas.

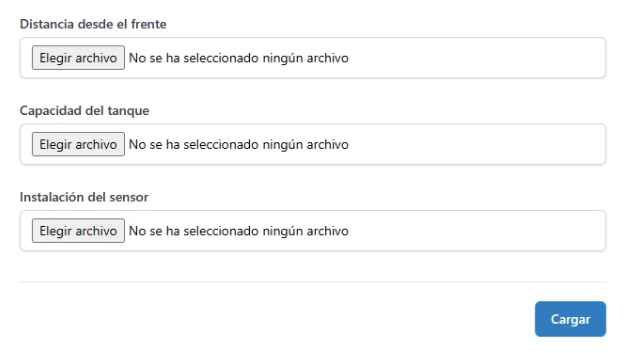

Paso 5: Suba las fotografías de evidencia
Instale físicamente el sensor de combustible y posteriormente registre las imágenes solicitadas.
Se explica las condiciones de cada una de la imagen:
- Distancia desde el frente: Se puede percibir completamente el tanque de combustible, su forma y el sensor instalado.

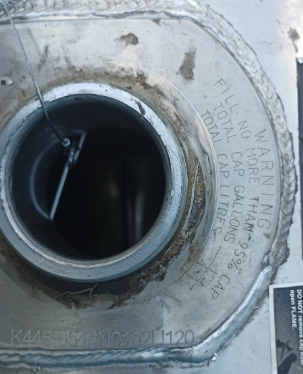

- Capacidad del tanque: Muestra la cantidad total del tanque de combustible y las advertencias del use y suministro del tanque.

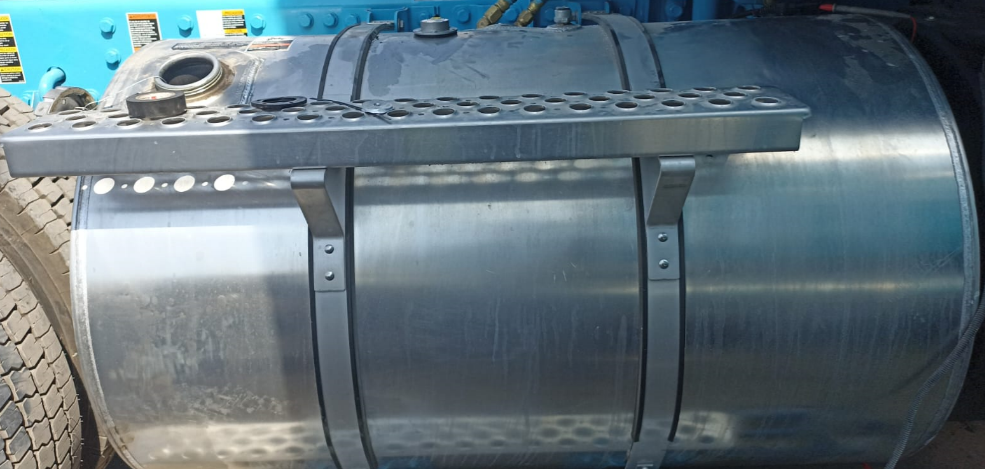

- Instalación del sensor: Se visualiza la instalación física del sensor realizada por el técnico y la medida tomada desde el frente del tanque.
Presione el botón "Cargar" y continúe el proceso.

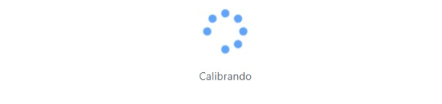

Paso 6: Espere mientras se aplica la calibración
Permita que la plataforma aplique la calibración correspondiente al tanque del vehículo.

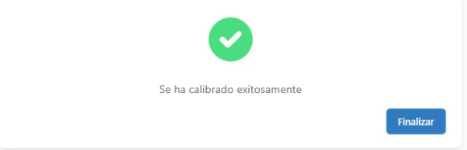

Si la calibración fue correcta, la plataforma nos lo indicará con el siguiente mensaje:

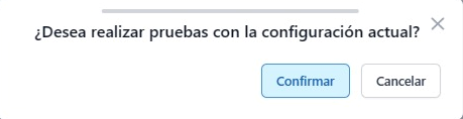

Paso 7 (opcional): Ejecute una prueba de Jarra Patrón
Al finalizar la calibración, se sugiere realizar la prueba de jarra patrón con la configuración actual (mismo vehículo, dispositivo GPS y sensor de combustible) para validar el correcto funcionamiento del sensor de combustible.
