Prueba de jarra patrón
Una prueba de Jarra Patrón es una técnica utilizada para validar el correcto funcionamiento del sensor de combustible y su configuración.
En esta prueba se compara la medición obtenida por el flotador electrónico lineal con la medición real de una cantidad conocida de combustible en un recipiente certificado (la Jarra patrón). Esta comparación permite determinar si la medición de combustible está funcionando correctamente.
La realización de pruebas de jarra patrón es importante para asegurar una medición precisa del combustible y, por lo tanto, una gestión eficiente de la flota.
Video
Manual físico de jarra patrón
El Manual físico menciona los requerimientos necesarios para hacer la prueba correctamente y sirve como información previa a realizar la prueba de jarra patrón en el módulo de calibración.
Solicite el manual a su distribuidor.
Aplicar prueba de jarra patrón

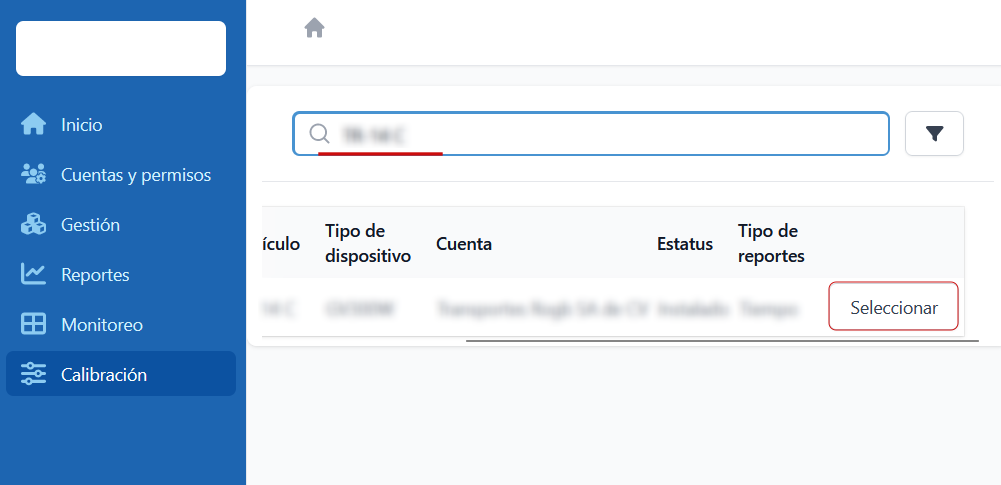

Paso 1: Seleccionar dispositivo GPS

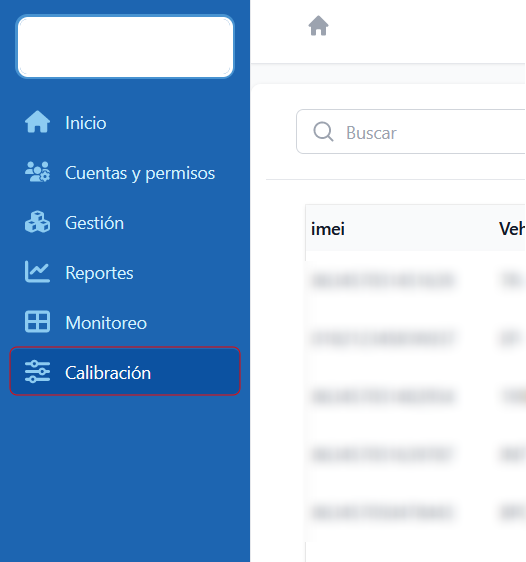

a - Ingrese al módulo de calibración
b- Busque el dispositivo GPS que tiene el sensor a auditar y presione "Seleccionar"
Paso 2: Presione el botón "Prueba de combustible"

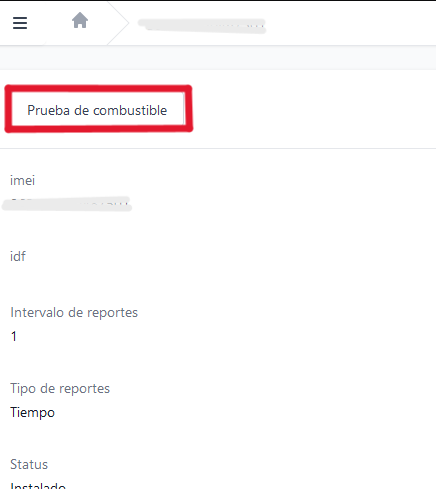

a - Presione el botón "Prueba de combustible"

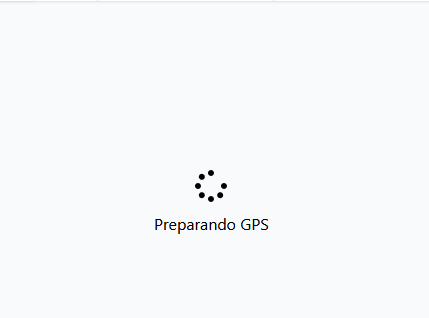

b - Espere mientras se prepara el dispositivo GPS

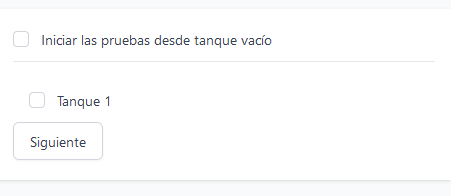

Paso 3: Seleccione la configuración de las pruebas
a - Seleccione si desea iniciar las pruebas con el tanque vacío:
- Activado: Se debe vaciar el tanque de combustible y posteriormente realizar la captura de muestras (No recomendado).
- Desactivado: Se puede realizar la prueba de jarra patrón con el nivel de combustible actual del tanque (Siempre y cuando no se encuentre con más del 80% del combustible).
b - Seleccione el o los tanques de combustible a probar.
c - Presione "Siguiente".

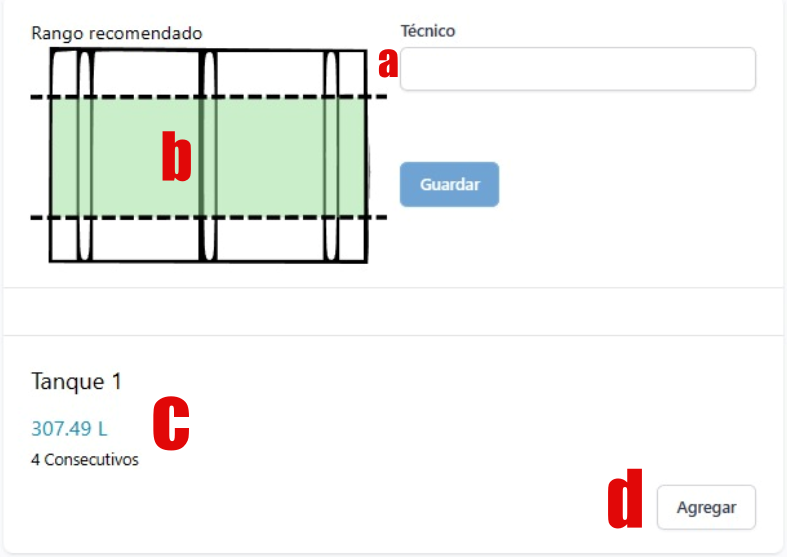

Paso 5: Inicie la prueba de combustible
a - Escriba el nombre del técnico que va a realizar la prueba de jarra patrón.
b - Valide que el nivel de combustible del tanque se encuentre en el Rango recomendado.
c - Esperar a que se estabilice el combustible, esto lo marcará al recibir 4 valores similares. En caso de considerar necesario, podría esperar un poco mas de valores similares.
d - Clic en "Agregar".
Paso 6: Realice la muestra de combustible
a - Llene la jarra patrón de combustible al punto exacto.
b - Inserte el combustible de la jarra patrón al tanque del vehículo.

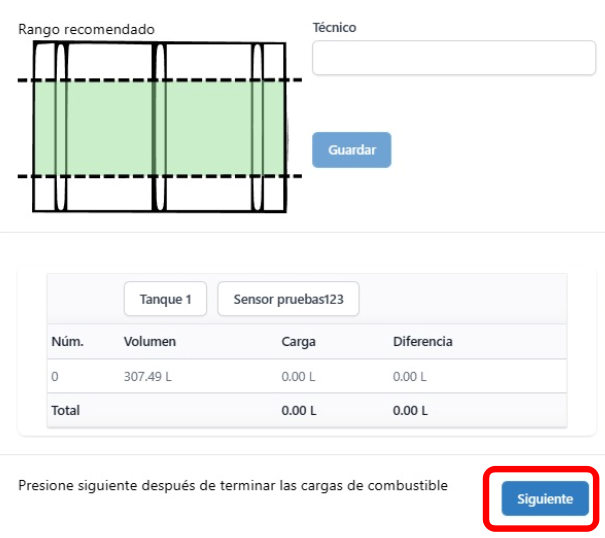

c - Presione "Siguiente".

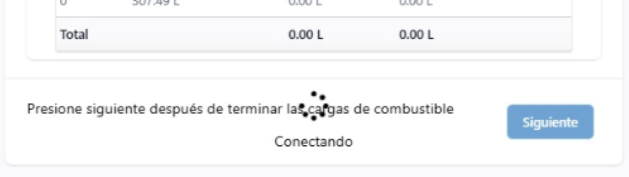

d - Espere a que se conecte la plataforma con el dispositivo GPS.

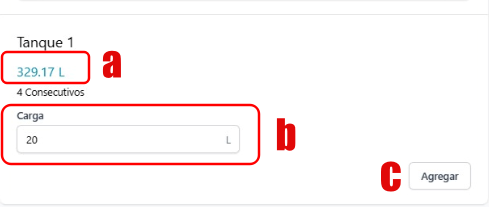

Paso 7: Valide la muestra de combustible
a - Espere mientras se estabiliza el tanque de combustible del vehículo.
b - Escriba la cantidad exacta de combustible que añadió al tanque de combustible utilizando la jarra patrón.
b - Presione "agregar".
Paso 8: Repita los pasos 6 y 7 a convenir
a - Repita los pasos 6 y 7 para generar una nueva muestra de la prueba de jarra patrón. Aplique este proceso de acuerdo a su necesidad.
Recomendación
Se aconseja realizar al menos una muestra de una carga de 40 litros y otra de 20 litros, en caso de verse necesario, dado que la diferencia es demasiada alta, proceder a realizar otra carga.
Paso 9: Termine la prueba de jarra patrón

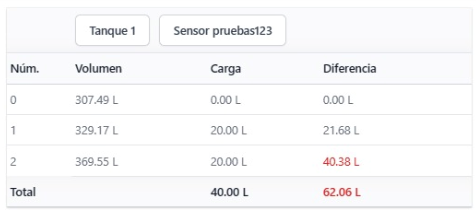

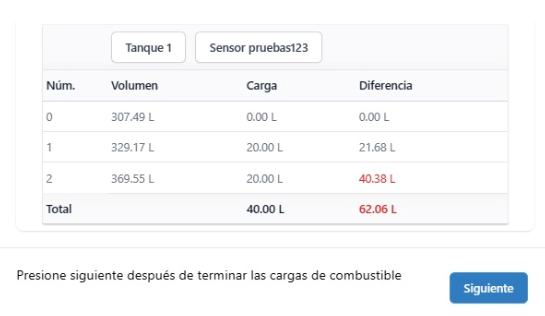

a - Una vez que haya realizado las muestras necesarias, analice detenidamente el resultado de la tabla.
Margen de error indicada por colores
Analice las muestras antes de finalizar la prueba de jarra patrón. Considere que entre mayor sea la diferencia entre el volumen del tanque y la carga de combustible implica menor precisión por parte del sensor.
Existen distintos colores que indican el porcentaje de error con respecto al volumen total del tanque, los colores son amarillo, naranja y rojo, de los cuales son respectivamente el 1%, 2% y 3%. En caso de llegar al amarillo se recomienda hacer otra muestra, en caso de llegar a naranja o rojo, sera mejor validar medidas, recalibrar o validar el funcionamiento del equipo.
b - Clic en "guardar" o "finalizar" una vez estemos seguros de finalizar la prueba.
